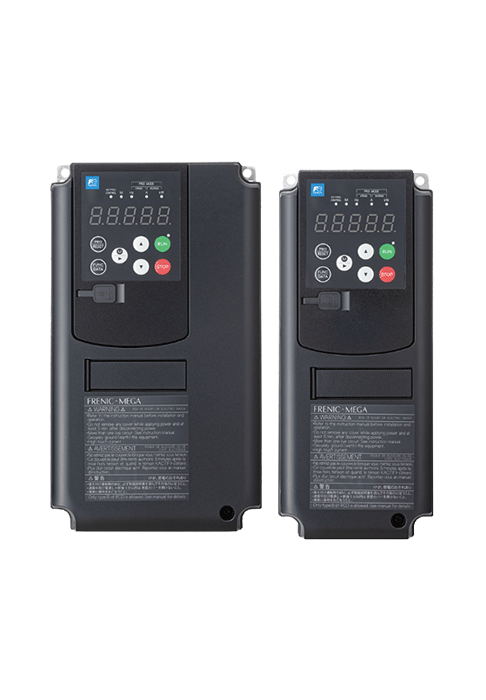

富士變頻器MEGA GS2系列
富士變頻器MEGA GS2系列型號 ：
FRN0003G2S-4C
FRN0004G2S-4C
FRN0006G2S-4C
FRN0009G2S-4C
FRN0018G2S-4C
FRN0023G2S-4C
FRN0031G2S-4C
FRN0038G2S-4C
FRN0045G2S-4C
FRN0060G2S-4C
FRN0075G2S-4C
FRN0091G2S-4C
FRN0112G2S-4C
FRN0150G2S-4C
FRN0180G2S-4C
相關產品 ：
概述:
富士 G2S（FRENIC-MEGA G2S）是 G1S 的升級款，主打無 PG 矢量 / V/F 雙控制、高穩速、強過載、多擴展，適用于輸送、包裝、機床、輕載工藝線等場景，兼容 FRNxxG2S-4C/2A 等型號（三相 380V / 單相 220V）。富士變頻器MEGA GS2系列技術特性
1. 安裝要求
- 環境溫度：-10~+40℃（不降容）；40~50℃每升高 1℃降容 1%
- 安裝方式：壁掛 / 柜內安裝，垂直安裝，上下左右留足散熱空間（≥100mm）
- 防護等級：IP20（標準），柜內加裝防塵 / 防潮措施
2. 主電路接線（必按順序）
- 輸入：L1/R、L2/S、L3/T（三相 380V）/ R、T（單相 220V）→ 接三相電源 / 單相電源，嚴禁接輸出 U/V/W
- 輸出：U、V、W → 接三相電機，嚴禁接電容 / 浪涌吸收器
- 接地：*G（變頻器接地）、電機接地 → 獨立接地（≤10Ω），多機共地避免環流
- 制動回路：P (+)、DB → 接制動電阻（減速 / 慣性負載必加）；P1、P (+) → 接直流電抗器（抑制諧波 / 提升功率因數）
- 控制電源：R0、T0（可選，主電斷電時保持面板 / 通訊供電）
富士變頻器MEGA GS2系列功能
1. 面板按鍵（標準）
- PROGRAM/RESET：進入參數 / 復位故障
- FUNCTION/DATA：確認 / 切換參數
- ▲/▼：參數增減 / 頻率調節
- FWD/RUN、REV/RUN、STOP：運行 / 停止控制
- MODE：切換顯示模式（頻率 / 電流 / 電壓 / 故障碼）
2. 快速調試步驟（必設）
- 恢復出廠設置：按 PROGRAM→找到 F00（或對應初始化碼）→設為 1→確認→斷電重啟
- 電機參數自整定（矢量控制必做）：
- P01：電機極數
- P02：電機額定功率
- P03：電機額定電流
- P04：電機額定頻率
- P05：電機額定電壓
- 設 F02（自整定模式）=1（靜止自整定）/2（旋轉自整定，空載）→ 運行執行
- 運行參數設置：
- F03：最高輸出頻率
- F04：基準頻率
- F05：基準電壓
- F07：加速時間 1
- F08：減速時間 1
- F11：控制方式（0=V/F，1 = 無 PG 矢量）
- 給定方式設置：
- F00：運行命令源（0 = 面板，1 = 端子，2 = 通訊）
- F01：頻率給定源（0 = 面板，1=AI1，2=AI2，3 = 通訊）
富士變頻器MEGA GS2系列參數:
G2S 專屬故障代碼（核心 + 排查）
| 故障代碼 | 故障名稱 | 核心原因 | 快速排查 |
|---|---|---|---|
| OC1/OC2/OC3 | 加速 / 減速 / 恒速過流 | 加速 / 減速時間過短、電機堵轉、輸出短路、IGBT 故障 | 延長加減速時間；斷開電機測空載；查電機絕緣 / 電纜 |
| OV1/OV2/OV3 | 加速 / 減速 / 恒速過壓 | 電網電壓高、制動失效、負載慣性大 | 測輸入電壓；檢查制動電阻 / 單元；延長減速時間 |
| UV | 欠電壓 | 輸入缺相、接線松動、整流橋 / 電容老化 | 測三相電壓；緊固端子；更換濾波電容 |
| LI | 輸入缺相 | 電源開關 / 熔斷器故障、接線松動 | 檢查斷路器 / 熔斷器；緊固電源端子 |
| OH1/OH2/OH3 | 散熱片 / 外部 / 內部過熱 | 風扇損壞、積塵、環境溫度高、傳感器故障 | 更換風扇；清理散熱片；改善通風；更換傳感器 |
| OL1/OL2 | 電機 / 變頻器過載 | 負載過重、參數不當、散熱不良 | 測電流；調整過載參數；改善散熱 |
| EF | 對地短路 | 電機接地、電纜破皮、IGBT 擊穿 | 測電機絕緣；更換電纜；檢測模塊 |
| Er1/Er2/Er3 | 存儲器 / 面板通信 / CPU 異常 | 干擾、排線松動、主板故障 | 復位；重新插拔排線；更換主板；做好接地 |
| DBH | 制動電阻過熱 | 制動頻繁、電阻選型小、散熱差 | 降低制動頻率；更換大功率電阻；改善散熱 |
| FUS | 直流熔斷器熔斷 | 整流橋 / IGBT 擊穿、短路 |
