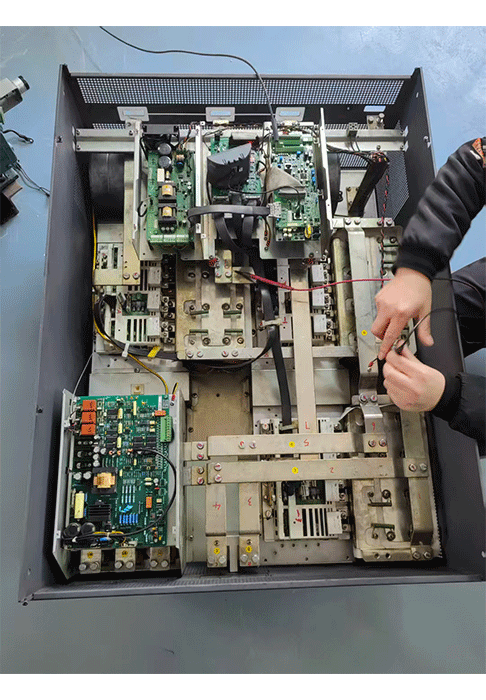

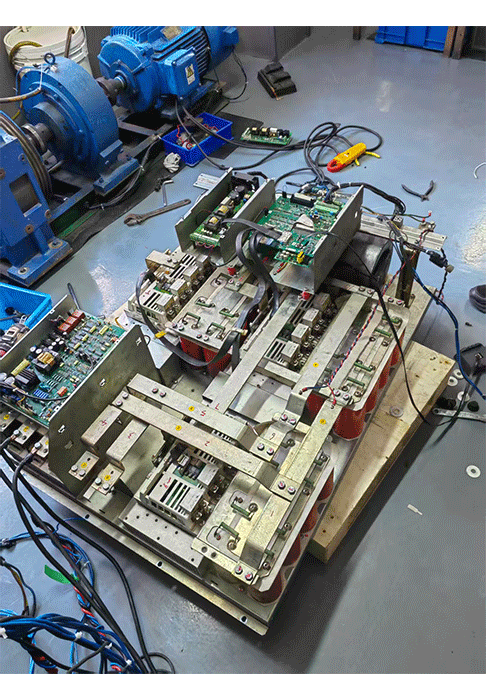

西威變頻器315kw維修
西威變頻器315kw維修 型號 ：
過壓故障
欠壓故障
過流故障
過載故障
過熱故障
相關產品 ：
概述:
西威變頻器315kw維修 技術特性
西威變頻器故障代碼以字母 + 數字（如 A01、A02）及英文縮寫（如 Overcurrent、Ground fault）為主，覆蓋 AVRY、XVY、AVY 等電梯與通用系列
西威變頻器315kw維修 功能
西威變頻器故障排查通用流程
- 安全斷電操作：排查前切斷變頻器輸入電源，等待電容放電（至少 5-10 分鐘），禁止帶電拆卸模塊或接線端子；
- 代碼快速定位：通過面板故障代碼 / 英文標識鎖定故障類型（過流、過壓、編碼器、抱閘等），優先排查外部接線、電源、負載等易處理問題；
- 核心參數核對：重點檢查電機額定參數、編碼器參數、加減速時間、制動電阻參數、抱閘時序參數，確保與實際設備匹配；
- 硬件分層檢測：
- 電源層：檢測輸入電壓、直流母線電壓、24V 輔助電源是否正常；
- 驅動層：檢查 IGBT 模塊、整流模塊、制動單元通斷與絕緣性能；
- 反饋層：測試編碼器、電流傳感器、溫度傳感器信號是否穩定；
- 機械層：排查電機堵轉、抱閘卡阻、傳動機構異常；
- 復位與試運行：排除故障后，通過面板復位鍵或斷電重啟清除故障，先空載試運行，確認無報警后再帶載運行，重點觀察電流、溫度、速度反饋數據。
西威變頻器315kw維修 參數:
一、核心基礎故障代碼（全系列通用）
| 故障代碼 / 標識 | 故障名稱 | 核心含義 | 可能原因 | 處理對策 |
|---|---|---|---|---|
| A01 / IGBT desaturat | IGBT 模塊欠飽和 / 門極故障 | IGBT 橋或門極驅動器檢測到異常動作，模塊保護觸發 | 1. 輸出短路、電機絕緣擊穿；2. 門極驅動電路故障；3. 電磁干擾導致誤觸發；4. 模塊老化失效 | 1. 斷電檢查輸出線、電機絕緣，排除短路；2. 復位重啟，若持續報警需更換 IGBT 模塊或驅動板；3. 優化接地與屏蔽，降低干擾 |
| A02 / Overcurrent | 過電流保護 | 輸出電流超過額定值 4 倍以上，瞬時過流保護 | 1. 加減速時間過短、負載突變；2. 電機 / 輸出電纜短路；3. 變頻器與電機功率不匹配；4. 機械卡阻導致堵轉 | 1. 延長加減速時間，減輕負載；2. 排查電機繞組、輸出線短路故障；3. 匹配變頻器與電機容量，排除機械卡阻 |
| A03 / Overvoltage | 直流母線過電壓 | 直流環節電壓超出額定閾值（400V 級約 780V） | 1. 減速時間太短，再生能量無法釋放；2. 制動電阻未接、斷線或阻值不匹配；3. 輸入電源電壓過高；4. 制動單元故障 | 1. 延長減速時間，正確接入適配制動電阻；2. 檢查制動單元工作狀態，調整 BU res OL time 參數；3. 穩定輸入電源電壓 |
| A04 / Heatsink OT | 散熱器過熱 | 散熱片溫度超標，觸發過熱保護 | 1. 散熱風扇損壞、風道堵塞（灰塵 / 雜物）；2. 環境溫度過高；3. 溫度檢測傳感器故障 | 1. 更換故障風扇，徹底清理風道；2. 加裝散熱裝置，降低環境溫度；3. 檢修或更換溫度傳感器 |
| A05 / Parameter Error | 參數設置錯誤 | 關鍵參數配置與實際設備不匹配 | 1. 電機額定參數（電壓、電流、頻率）設置錯誤；2. 編碼器、制動、加減速參數配置異常；3. 參數誤修改或丟失 | 1. 對照電機銘牌重新校準核心參數；2. 恢復出廠參數后重新配置；3. 備份參數，避免誤操作 |
| A06 / Current Fbk Loss | 電流反饋丟失 | 電流傳感器無信號反饋，采樣回路異常 | 1. 電流傳感器損壞、接線松動；2. 內部白色排線接觸不良；3. 24V 輔助電源短路 | 1. 緊固傳感器接線與內部排線；2. 排查 24V 電源故障，更換損壞傳感器；3. 清潔電流檢測部件灰塵 |
| A07 / Motor OT | 電機過熱 | 電機溫度超過保護閾值 | 1. 電機過載、負載持續過大；2. 電機散熱不良、風道堵塞；3. 溫度檢測模塊故障 | 1. 減輕電機負載，檢查機械傳動阻力；2. 清理電機散熱通道，改善通風；3. 檢修電機溫度檢測回路 |
| Under voltage | 直流母線欠電壓 | 直流環節電壓低于額定閾值（400V 級約 380V） | 1. 輸入電源缺相、瞬時停電；2. 輸入端子接線松動、接觸不良；3. 整流模塊故障、預充電回路異常 | 1. 檢查輸入電源相位與電壓，待穩定后復位；2. 緊固輸入接線端子，排查預充電電阻、接觸器故障 |
| Ground fault | 接地故障 | 輸出側對地漏電，相電流之和不為零 | 1. 電機繞組絕緣老化、對地短路；2. 輸出電纜破損、接地；3. 編碼器故障引發誤報；4. 環境潮濕導致漏電 | 1. 用兆歐表檢測電機與電纜絕緣，更換損壞部件；2. 排查編碼器接線與干擾，保持設備干燥 |
二、電梯專用系列故障代碼（AVRY/XVY）
西威電梯專用變頻器（AVRY、XVY 系列）適配電梯驅動場景，新增抱閘、編碼器、時序等專用故障，核心代碼如下：
| 故障代碼 / 標識 | 故障名稱 | 適用場景 | 核心原因 | 快速處理 |
|---|---|---|---|---|
| Brake fbk fail | 抱閘反饋故障 | 電梯曳引機驅動 | 1. 抱閘開關觸點損壞、接線松動；2. 抱閘未完全打開 / 閉合；3. 抱閘反饋參數配置錯誤 | 1. 檢查抱閘機械結構，修復觸點與接線；2. 校準抱閘開關位置，調整 Alarm Config 中抱閘反饋參數 |
| Spd fbk loss | 速度反饋丟失 | 閉環矢量控制 | 1. 編碼器接線斷線、屏蔽不良；2. 編碼器硬件損壞、脈沖丟失；3. 編碼器類型參數設置錯誤 | 1. 緊固編碼器接線，優化屏蔽接地；2. 更換損壞編碼器，重新進行自學習；3. 核對編碼器類型（UVW / 差分）參數 |
| Cont fbk fail | 接觸器反饋故障 | 主回路控制 | 1. 輸出接觸器觸點燒蝕、線圈故障；2. 接觸器反饋信號線斷線；3. 時序邏輯錯誤（接觸器未吸合變頻器輸出） | 1. 更換故障接觸器，修復反饋線路；2. 調整運行時序，確保接觸器先吸合后輸出 |
| Module OT | IGBT 模塊過熱 | 大功率電梯驅動 | 1. 模塊散熱不良、導熱硅脂老化；2. 過載運行、電流波動過大；3. 風扇故障、散熱片積灰 | 1. 重新涂抹導熱硅脂，清理模塊散熱通道；2. 降低負載，排查電流異常原因；3. 更換故障散熱風扇 |
| BU overload | 制動電阻過載 | 電梯減速 / 平層 | 1. 制動電阻阻值過小、功率不足；2. 制動頻率過高、減速時間過短；3. 制動電阻參數設置錯誤 | 1. 更換適配功率與阻值的制動電阻；2. 延長減速時間，優化制動參數；3. 校準 BU res OL time 等制動相關參數 |
| Data lost | 參數數據丟失 | 全場景 | 1. 主板電池沒電、存儲芯片故障；2. 強電磁干擾導致數據錯亂；3. 非法斷電引發參數丟失 | 1. 更換主板電池，重新寫入參數；2. 加強抗干擾措施，規范斷電操作；3. 定期備份參數至面板或電腦 |
三、其他關鍵故障代碼
| 故障標識 | 故障名稱 | 核心說明 | 處理要點 |
|---|---|---|---|
| Comm card fault | 通訊卡故障 | 總線通訊卡（如 CAN、Profibus）異常 | 1. 檢查通訊接線與終端電阻；2. 重啟通訊卡，若失效則更換 |
| Appl card fault | APC 應用卡故障 | 電梯專用應用卡硬件或程序異常 | 1. 重新插拔應用卡，更新程序；2. 故障持續則更換應用卡 |
| Drv overload | 驅動器過載 | 變頻器自身過載保護 | 1. 減輕負載，排查機械卡阻；2. 檢查變頻器散熱與模塊狀態 |
| Intake air S OT | 入口空氣過熱 | 變頻器進風溫度超標 | 1. 改善機房通風，降低環境溫度；2. 清理進風口濾網，保證氣流通暢 |
| IOC repetitive | 過電流重復故障 | 30 秒內出現 2 次過流報警 | 1. 徹底排查輸出短路、負載突變問題；2. 檢測 IGBT 模塊與驅動電路， |
